一、施工工藝

二、泥漿配置

泥漿是水平定向鉆穿越工程中非常重要的因素，可以說泥漿的質量，很大程度上，決定了定向鉆施工的成與敗。泥漿一般由水、膨潤土及泥漿添加劑等配成，根據穿越工程的實際情況，泥漿的成分配比需要作適當，調整泥漿的質量，主要從以下三個方面來控制：

2、膨潤土。宜用鈉膨潤土，不使用鈣膨潤土

如果地質情況復雜、穿越直徑和長度較大，對泥漿的性能要求就高，相應要采取不同的措施，通過添加泥漿添加劑改善泥漿性能，以確保能夠穿越成功。

（1）泥漿具有適當?shù)恼扯群土鲃有?，攜帶鉆屑能力強，使鉆屑在孔底呈懸浮狀態，通過泥漿的流動使鉆屑能夠順 利返出地面。

（3）泥漿具有較強的潤滑性能，為管線回拖提供有效的 潤滑作用，特別是當穿越長度較長，加入潤滑劑降低摩擦系數可以降低管線的回拖力。

2.2常用泥漿化學處理劑

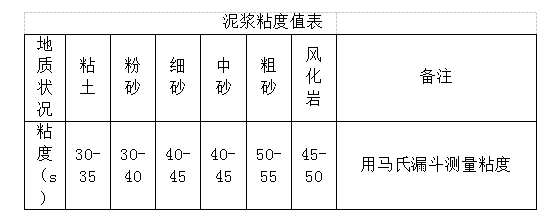

2.3泥漿在不同地層的配置

其主要特點：成孔性好，可鉆性好，鉆具在土中旋轉推進、造斜和出土都能比 較好的成孔，不易坍塌，是***適宜穿越的地層。

在一般的條件下，采用上面的配合比；施工中要根據現場的實際情況進行適當?shù)恼{整。

其主要特點：成孔性一般，易塌、易漏失、吸水能力強。導向孔和回擴孔時極易坍塌，泥漿含砂量高造成機具對巖屑的重復破碎，機具和設備磨損較重。

在一般的條件下，可采用上面的配合比；施工中要根據現場的實際情況進行適當?shù)恼{整。

成孔性極好的泥巖，這類巖層在管徑小、距離短的情況下，一般用清水就可以完成工程，但建議在清水中添加一些堿，提高造漿率和攜帶懸浮能力，能使工程更加順利的完成。

三、鉆導向孔的原理

按照設計圖紙的入土點的角度，在動力頭的作用下，鉆頭帶動鉆桿旋轉前進，利用人工磁場法是在穿越中心線兩側布設閉合導線圏，通電后形成外加磁場，用以對控向參數的復核。人工磁場可不受任何外部磁場的干擾，準確1-3=1-1*9/10+2*9-7=3反映鉆頭所在的具體位置，左右偏移量和穿越點高程情況，人工磁場測得的數據是探頭所在位置的真實反映，使用GPS對地面測向、定位，使兩條邊線相對于中心線對稱，以進行穿越中心線兩側磁場線圈閉合，***終從出土點鉆出。

四、施工過程中注意的問題

4.1設備就位、安裝、調試

定好穿越長度后，根據入土點、入土角度結合現場實際情況使鉆機準確就位。鉆機設備、泥漿設備安裝完成后，對設備進行調試、檢查、確保設備安全運行。導向設備儀器安裝完成后，對其進行校準，確保導向孔的精度

4.2導向孔鉆進

司鉆認真記錄鉆進過程中的扭矩、推力、泥漿壓力。以便對地質情況有所了解，為擴孔器孔徑及類型的選擇提供依據，根據施工經驗對擴孔速度進行控制。

擴孔次序：根據管徑、鉆機噸位及地質條件確定每級擴孔器的選擇，一般擴孔至管徑的1.3~1.5倍，根據扭矩及拉力的大小決定是否需要清孔。

鉆桿必須確保連接到位、牢固才可回擴，以防止回擴過程中發生脫扣事故。

回擴過程根據不同地層地質情況以及現場出漿狀況確定回擴速度和泥漿濃度及壓力，確保成孔質量。

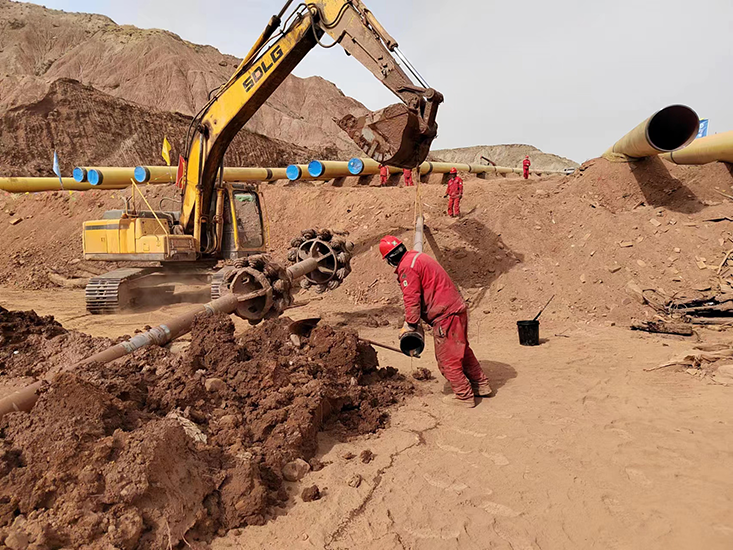

4.3擴孔

在擴孔和回拖過程中控制鉆進速度，不宜忽快忽慢、甚至停鉆，這樣會導致所擴孔徑嚴重變形，在軟硬交界的地層中尤為明顯，因此在施工過程中要保持勻速，當因故停鉆時要定時活動鉆具。

根據各種不同土質配制不同濃度的泥漿，使其擴孔時回拖力的數值和扭距值控制在鉆機正常工作參數之內?；財U過程根據不同地層地質情況以及現場出漿狀況確定回擴速度和泥漿濃度及壓力，確保成孔質量。

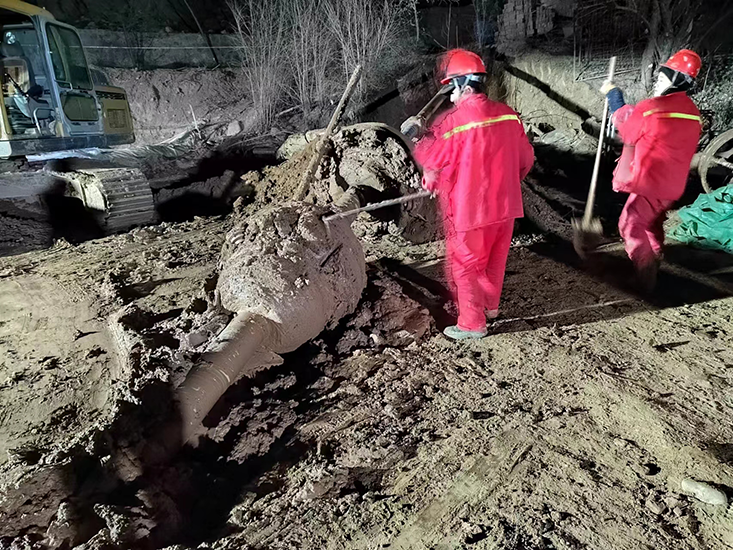

4.4回拖

原則上要求擴孔（或清孔）與鋪管一氣呵成，中間不允許有長時間的非作業停頓。

回拉鋪管過程中，要密切注意拉力、扭矩、水壓等參數的 變化，同時還要隨時關注現場有無異常情況出現，及時處理多余的泥漿。拉管中要派專人負責裝卸及運輸鉆桿，以保持整個拉管作業的連續性。入土和出土之間密切配合，用對講機互通信息，隨時保持聯系。

回拖管材

管線回拖快慢三個因素：

泥漿從擴孔器流出后假如保留在了孔中，經過鉆頭的攪拌作用形成濕滑的泥，后面拖的管材經過時將起到一個很好的潤滑作用，這樣就減小了回拖阻力。回拖管材時出土坑中不停地有泥漿流出，那孔的失水量一定很小，潤滑作用就好。

不論是清水、泥漿，在擴孔時會切削下鉆屑，水或泥漿 與這些鉆屑攪拌后就會使其性能改變。如果鉆屑造漿性能本身就很良好的話，就會使原來的水或泥漿長時間保持性能，但如果造漿性能不好就破壞了原泥漿的效果，大大地降低了流動性、攜帶孔內殘余物和潤滑的作用，會使回拖力大為上升。

管材越長時摩擦距離越長，回拖阻力越大。

五、施工經驗

5.1鉆桿方面

鉆桿的傾角遠大于了鉆機塔架的傾角，加鉆桿時由于兩根鉆桿的夾角不同，絲扣不能對正，斜著往上擰，絲扣嚴重受損。

定期對鉆桿進行檢查，如磨損，鉆桿損傷、嚴重彎曲等，并做相應標記。

動力頭絲錐強度提高，那薄弱環節就不在該處而在孔內的鉆桿上了，動力頭絲錐保住了，卻把孔中的鉆桿扭斷了。

導向工作是定向鉆鋪管中的一個***。雖然從施工流程來看只是一個施工環節，但是整個工程從擴孔、清孔、拖管都無一不受導向軌跡的影響。在導向施工前要做到“胸有成竹 ”，事先計劃好所需的軌跡數值，使整個軌跡盡量形成一條平滑的曲線，不宜猛糾硬調。

拖管時由于客觀原因***，中途需要停頓，這時要隔一段時間向孔中送一次沖洗液，不能使孔內壁的殘留鉆屑失水后抱死管材。

為了避免不必要的損失，提高水平定向鉆鋪管工程施工的成功率，保證管線鋪設的質量達到設計要求，我們應該對施工不斷進行經驗總結，它包括以下五個方面內容：

回拉管材時，鉆機是不能移動的，而一般情況下，鉆機的自重根本無法與鋪管的回拉力相抗衡，因此鉆機必須用地錨固定住。

5.4.2 鉆具方面

U形環屬易損件，一般情況下使用的是國外進口產品，因為有些國產U形環強度不如進口U形環的強度大，容易拉斷，使用壽命短，耐久性也不好。U形環上的固定螺母要用扳手擰緊，并且要插上插銷，防止松動脫落。

5.4.3 擴孔方面

如果沒有清孔或清孔不徹底，拉管時會帶出大量的殘余泥土，影響 施工場地，并且會大大增加拉管的回拖阻力。

（2）孔內的暢通情況

在正常拉管情況下，一般會有返漿現象出現。一般是開始返漿發生在尾部，當回拉到只剩下三四根鉆桿時，前面才會出現返漿。

5.4.4 泥漿方面

（2）關于泥漿的配比：非開挖泥漿的PH值一般應該保持在8～10 。根據砂層、粘土層等各種不同的土層情況，應采用不同的配合比，回拉鋪管中泥漿的作用要引起足夠的重視。

5.4.5 管道防腐層

防腐層的質量問題，一直伴隨著管線回拖安裝的全過程。在定向鉆的回拖過程中，管線一直處于滑動摩擦中。例如鋼管，如果防腐層的質量不好，特別是補口的質量上不去，很容易造成收縮套和補傷片的損傷，從而導致回拖后的管線防腐質量事故。

這就要求我們在回拖過程中檢查墊管架的質量，主要是牽涉到成品管線的防腐層質量問題。再看看出土坑內有沒有影響防腐層質量的因素。如坑底和坑壁有沒有突出的石塊、樹根等。
