由于地下地質、水文環境的不確定性、現行勘察規范對鉆探點間距要求、地下障礙物物探技術的局限性等原因，頂管工程經常會遇到各種地下不明障礙物。

不明地下障礙物主要為地下孤石、廢棄管（混凝土和鋼管）、廢棄工程樁及圍護樁、未回收錨索、未探明管線、邊坡抗滑樁及現狀重要建筑物樁基等障礙物。

因此，如何安全快速有效地處理不明障礙物具有非常大的工程意義。本文根據實際成功案例工程進行研究探討，分享和總結案例設計過程及施工過程，以指導后續有關類似工程。

工程概況

工程位置和周邊環境概況

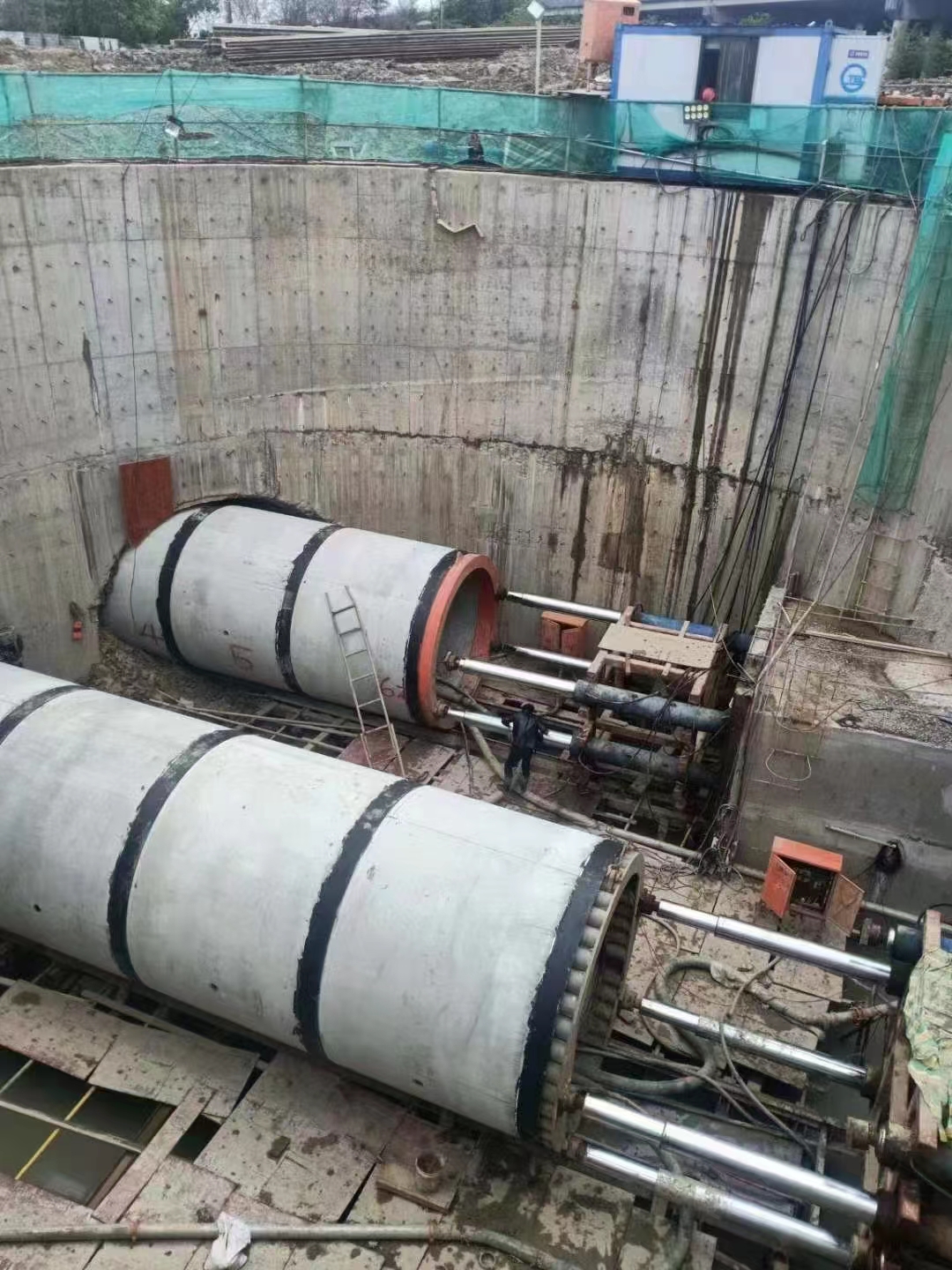

公明車輛段110kV公塘ⅠⅡ線、育塘蔣線新建電纜路徑下穿光明大道沿規劃月亮路敷設，其中過光明大道A5~A6段采用內徑1500mm（外徑1800mm）水平頂管下穿光明大道，頂管段覆土厚約10~12m，坡度為10.0‰，設計頂管長度約261m。A5~A6頂管段下穿次高壓燃?xì)夤埽?500鋼管）、中壓燃?xì)夤埽?500塑膠）及雨水管（ 500混凝土）。

工程總平面示意圖

工程地質情況

本工程主要揭露地層為第四系全新統人工填土，其下為第四系沖洪積層的中粗砂及粘性土層，基巖上部多為第四系殘積土所覆蓋，下伏基巖為加里東期片麻狀黑云母花崗巖。

遇障情況分析

2022年3月3日A5~A6段頂管采用泥水平衡頂管機由A6始發，3月11日頂管至185 m遇地下不明障礙物。頂管機硬磨2d，機頭進尺約6m，由于始發時使用的頂管機不具備鑿巖功能，已無法繼續掘進。頂管機停機位置與燃?xì)夤埽―N200）平面位置基本重疊，豎向距離約9.2m；與雨水管（混凝土DN1500）平面距離***近約2.6m，豎向距離約8.1m；與污水管（混凝土DN400）平面距離***近約5.9m ，豎向距離約7.4m。

頂管機遇不明障礙物位置平面示意

鑒于頂管無法繼續再掘進的情況，與管線權屬單位溝通，立即組織設備進場補勘，探明地下不明障礙物。針對現階段頂管停機位置，在其前方0.5~1m處布置1個勘探孔，并在剩余70m未頂進段布置1個勘探孔，視地層起伏情況再適當加密勘探孔。

根據補勘資料，頂管機停機的主要原因是遇到中風化片麻黑云母花崗巖（天然單軸抗壓強度14.0～49.5MPa）。頂管機停機位置主要地質為強風化土狀片麻黑云母花崗巖、強風化塊狀片麻黑云母花崗巖及中風化片麻黑云母花崗巖。

遇障處理方案研究

頂管工程遇不明障礙物處理方案主要分2大方向：地面及地下處理技術。其中地面處理技術和地下處理技術又分多個處理方案，對多個方案進行了整理及從多個方向?qū)Ρ取?/span>

地面處理技術

豎井開挖技術

原理：直接通過開挖的方式取出障礙物。

優點：應用***早、技術成熟、難度較低，可處理各種類型障礙物。

缺點：頂管上方不能存在重要建（構）筑物、無法遷改管線及河流等。投資較高，工期較長，可實施性較強。

案例：南京市外秦淮河污水截流管頂管工程（DN800），埋深8.2m，地層以粘土為主，施工中遇河堤灌注樁。

鉆孔清除技術

原理：依靠鉆探技術，從地面鉆至障礙物所在位置，再對其進行相關處理。

優點：安全、可靠、***，地質適應性強，可清除各類障礙物。

缺點：頂管上方不能存在重要建（構）筑物、無法遷改管線及河流等。投資一般，工期一般，可實施性較強。

案例：廣州市大沙地污水處理系統廠外管網土建混凝土頂管工程（DN2000），埋深8.5m，中粗砂層，遇外徑1.8m舊污水管。

地下處理技術

慢速磨頂技術

原理：降低頂進速度，借助自身刀盤或其他輔助機構，不斷對障礙物進行磨損破碎達到去除目的。

優點：可應對頂管上方存在重要建（構）筑物、無法遷改管線及河流等環境。

缺點：不能處理廢棄管道、鋼筋、全斷面大塊孤石等障礙物，風險高。投資較低，工期較短，可實施性一般。

案例：白龍港南線東段污水干管頂 管工程，頂管管徑DN4000，淤泥質粘土層為主，提前對頂管機進行改造，增設16把先行刀，***終順利磨除障礙物0.56m PE管。

開倉清除技術

原理：在開挖面穩定條件下開艙進行人工、機械或爆***理。

優點：可應對頂管上方存在重要建（構）筑物、無法遷改管線及河流等環境。

缺點：需***技術人員操作，存在較高風險，掌子面不能暴露太長時間，風險高。投資較高（包括加固，可實施性一般。）

案例：汕頭市第二過海水管頂管工程（鋼管DN2000），頂進中遇堅硬巖石段及體積較大孤石。對土體進行加固，加壓開倉，對巖層及孤石進行爆***理。

套管技術

原理：將管徑不同的鋼套管或頂管機頂入遇障頂管機外圍或內部，然后進行障礙物處理。

優點：技術成熟，施工風險低，可應對頂管上方存在重要建（構）筑物、無法遷改管線及河流等環境。

缺點：頂管糾偏難度大、頂管接收井需滿足始發空間。投資一般，工期一般，可實施性較強。

案例：溫州湯家橋北路過河污水頂管(DN1000)，在頂至離接收井洞門7m時遇較大鉆孔灌注樁。對地層預加固后，在接收井安裝頂進設備，采用直徑為1.4m的鋼管反向頂進至遇障頂管***節管位置，***終從接收井拉出機頭。

頂管回退技術

原理：通過頂進油缸反向拉拔管節，而管節本身需與頂管機頭焊接或螺紋方式連接成為整體，逐漸拉出頂管。

優點：能處理可清除類及不可清除類障礙物，處理范圍廣。

缺點：施工操作復雜，且對地表沉降影響較大。投資一般，工期一般，可實施性一般。

案例：金山一水廠二期水鋼頂管（DN1200）工程，埋深2.4m，頂進約10m后遇原水管混凝土支墩，采用頂管回退技術然后更改頂進線路。

考慮頂管機停留位置位于光明大道主道上，交通疏解困難、同時上方有現狀110kV架空線，中壓燃?xì)夤埽―N200）、雨水管（DN1500），采用地下處理技術進行清除障礙物可實施性更高。本工程頂管施工前，屬于事故處理，未對頂管刀盤進行特殊改造，慢速磨頂技術不可行；該區域水位較高，水系豐富，地面加固條件困難，開倉清除技術風險太高；同時頂管已經施工約191m，采用套管技術（反向套管法）進行清除障礙物更加安全經濟可行。

結束語

現階段頂管施工工藝技術成熟，如在頂管施工前及時發現地下障礙物，處理方案將考慮得更加周全、可靠及更加經濟。被動地進行事故處理，在處理不明障礙物時考慮的更多是安全和施工周期，可選擇余地減少。

因此，施工前期對地質、建（構）筑物排查、地下管線探摸工作就格外重要，避免施工過程中遇不明障礙物進行被動處理顯得尤為重要。

（1）泥水平衡頂管施工遇不明障礙物時，采用非機械頂管反向掘進，清除地下不明障礙物后，再通過反向拖出頂管機，可1*3*1+19-10/29+7-3實施性、安全性均有保證。

（2）非機械頂管采用鋼管管節時，建議管節接頭采取一定數量鋼管活接頭，對頂管糾偏有較大的作用。

（3）套管技術（反向套管法）可應對頂管上方存在重要建（構）筑物、無法遷改管線及河流等環境，技術成熟，施工風險低，在方案選擇上具有很大的優勢。
