本工程為景德鎮市城市供水水源（樟樹坑）工程—管線Ⅱ標過昌江段管線工程。因第四水廠DN1400原水支管需穿越昌江防洪堤，防洪堤寬約8m，考慮到防洪堤為新建防洪堤，采用開挖施工對防洪堤安全存在一定隱患，該處過防洪堤擬采用頂管施工。本工程施工內容包括：工作井、接收井各1座，井深約27米，頂管穿越昌江長度約217.25m，頂管采用DN1420*16鋼管。

　　1.1工程地質及水文地質概況

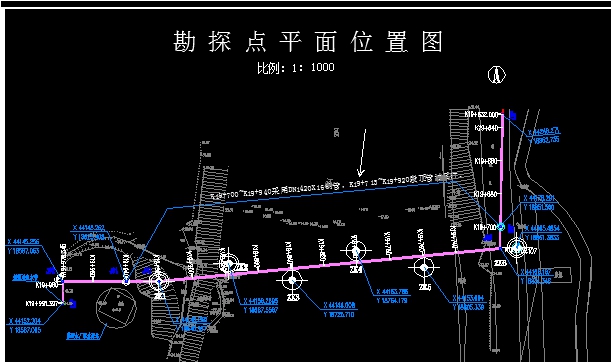

　　根據地勘報告，本工程共布置鉆孔6個，具體孔位詳見勘探點平面位置圖：

　　根據據鉆探揭露，場地各巖土體的分布及其特征分述如下：

　　1、第四系人工填土（Q4ml）：

　　①填土：雜色，松散，主要成份以粘性土和強風化板巖風化碎塊為主，為近期回填，未經壓密處理。鉆孔揭露該層鉆孔ZK1、ZK6兩處有分布，即分布在昌江兩岸，厚度較大，ZK1揭露層厚為6.00m，ZK6揭露層厚為為11.00m。

　　2、第四系全新統沖積層（Q4al）：

　　②-2粉質粘土：灰褐色，軟塑，土質較勻，韌性中等，干強度中等，無搖震反應。壓縮系數平均值為0.59MPa-1，壓縮模量平均值為3.28MPa，具高壓縮性。揭露層厚6.10m，層頂標高為25.04m，層頂埋深為11.00m，層底標高15.99～29.65m，該層僅在鉆孔ZK6有揭露。

　　③礫砂：褐黃色，松散～稍密，飽和。該層由上至下，礫、卵石含量逐漸增高。層頂標高為18.05～18.94m，層厚為2.10～2.90m，層底標高16.04～16.45m。該層僅在鉆孔ZK5、ZK6有揭露。

　　3、中元古界雙橋山群（Ptsh）

　　⑤強風化板巖：灰褐色、青灰色，結構大部分破壞，巖石風化差異顯著，風化裂隙很發育，裂隙面可見鐵錳質渲染，巖芯破碎，多呈碎塊狀及碎片狀，少量呈短柱狀，強度較低。局部因巖石風化強烈，巖質相對較軟，鉆進速度相對較快。該巖層巖體完整程度為破碎~較破碎，巖體質量基本等級為Ⅴ級。揭露厚度為1.60～1.90m。層頂標高為15.64～26.08m，層頂埋深為0.00～20.00m，該層在擬建區大部分地區分布。

　　⑥中風化板巖：青灰色，變余結構，板狀構造，節理、裂隙較發育，裂隙面可見鐵錳質渲染，巖芯較破碎，多呈碎塊狀、短柱狀。巖石飽和單軸抗壓強度平均值為21.12MPa，為軟軟巖，軟化系數為0.50。該巖層巖體完整程度為較破碎~較完整，巖體質量基本等級為Ⅳ級。該層未揭穿，揭露厚度為7.90～27.13m。層頂標高為14.04～24.28m，層頂埋深為1.60～21.90m，該層在擬建區大部分地區分布。

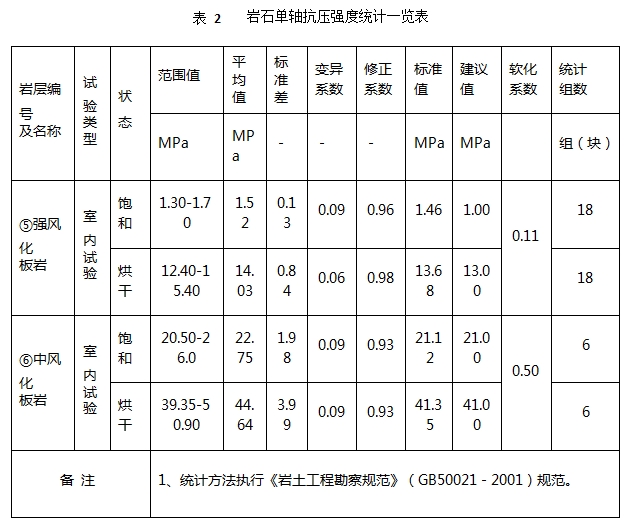

　　各土層室內巖巖石及土工試驗統計結果見表2、3（數據參照《景德鎮城市供水水源（樟樹坑）巖土工程勘察報告（詳細勘察））。

　　根據地勘報告，工作井（ZK1）的地下水位標高為22.48m，接收井（ZK6）的地下水位標高為22.54m。

　　1.2設計概況

　　設計過河頂管共設置工作井、接收井各1個，工作井為內徑11m~11.8m的圓形井，接收井為內徑6m的圓形井。工作井為臨時井，待頂管施工完畢后，井內回填砂性土，***大設計抗浮水位為25.5m。接收井為***井，因開挖時需穿越第四層砂礫層，透水性較強，需對該層采取高壓旋噴樁等止水封堵措施。施工采用逆作法分段施工，基礎持力層為中風化板巖，地基承載力特征值350kpa。工作井冠梁頂標高為35.0m，井底標高為7.8m，開挖深度27.2m。接收井冠梁頂標高為34.0m，井底標高為8.0m，開挖深度26m。頂管管中標高約10.3m。
