***章、施工組織文字說明

　　1.1工程概況

　　拖管為24孔，管材采用φ250mm*20mmMPP管，拖管機放在西街南側，西側拖管直線距離為195m，東側拖管直線距離為216m。

　?。?）東西走向兩道拖管

　　兩道拖管位于南北兩側，穿越，和東西兩側電力井相連接。拖管為24孔，管材采用φ250mm*20mmMPP管，拖管機放在東側，北側拖管直線距離為142m，南側拖管直線距離為154m。

　　1.1.1地下管線情況（附拖管及現有管線圖）

　　南北走向兩道拖管，穿越現有供熱、電力、污水、雨水、給水、燃?xì)馊蹼姷裙芫€。

　　東西走向兩道拖管，穿越現有給水、雨水、弱電、供熱、燃?xì)獾裙芫€。

　　1.2工程地質與水文地質概況

　　1.2.1場地巖土構成與工程特性

　　根據勘探揭露地層情況，拖管施工深度范圍，主要以粉質黏土為主，施工時注意泥漿的配備。

　　1.3主要工程量

　　a.入土端三通一平；

　　b.管線探測，復核標高、測量定位；

　　c.臨時通道及施工用地征用；

　　d.出入土點泥漿坑開挖；

　　e.出土端施工場地平整、管道焊接場地及穿越地面準備；

　　f.入土端鉆機安裝及場地平整地錨制作；

　　g.管道穿越施工；

　　h.報驗工程；

　　第二章、編制依據和原則

　　2.1編制依據

　　1、工程設計圖紙；

　　2、現場踏勘場地情況；

　　3、《巖土工程勘察報告》；

　　4、《水平定向鉆進管線鋪設工程技術規范》；

　　5、《市政電力管道工程施工及驗收規程》；

　　6、《建筑機械使用安全技術規程》(JGJ33-2012)

　　7、《施工現場臨時用電安全技術規范》(JGJ 46-2005)

　　8、《建筑安全檢查標準》(JGJ59-2011)

　　9、《建筑工程施工質量驗收統一標準》GB50300-2013

　　10、《建筑施工安全技術統一規范》GB50870-2013

　　第三章、施工組織布置及規劃

　　3.1施工組織與管理

　　根據本工程的實際情況，我公司成立定向鉆穿越施工項目分部，負責該工程的施工作業。

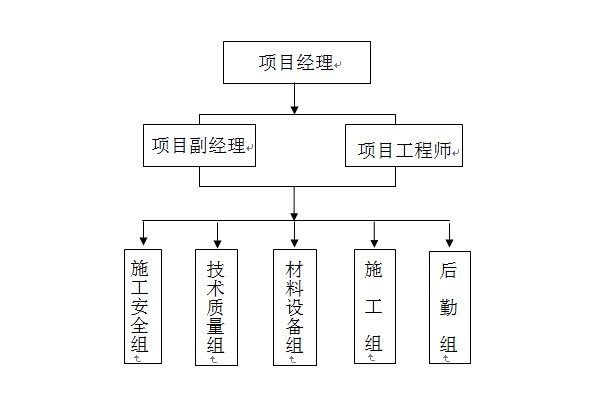

　　工程項目管理組織及崗位責任框圖

　　3.2施工準備

　　3.2.1施工平面布置

　　a.現場施工人員的辦公、住宿房采用臨時工房；

　　b.施工用電量約需50KW；

　　c.施工用水根據現場實際情況就近取水；

　　d.臨時排污、施工廢漿，進場后與地方政府有關部門聯系后運到指定地點排放。

　　3.2.2前期調查

　　前期調查是非開挖牽引管成敗及安全施工的關鍵，主要包括兩方面，其一是施工區域內管線探查，主要是通過地下管線探測儀探測，收集有關原始資料及現場井位調查等手段來查清施工區域內現有管線的種類及埋深。若有則需做出標記，以防止在施工中對原管線造成損害，探查的***是出入土坑附近；其二是地質勘查，主要是對出入土坑附近及沿牽引的管道的走向進行勘查，直接的手段是在檢查井的部位開挖樣洞，局部用小鑼鉆等設備進行勘查。

　　3.2.3材料準備

　　本工程采用定向鉆方式鋪管，由于水平定向鉆鋪管工程為連續施工，工程開工前，管材提前到場焊接。

　　3.2.4設備準備

　　根據本工程的穿越距離長度和穿越難度，我公司決定采用ZT-68（2臺）水平導向鉆機，該類鉆機質量可靠、自動化程度高、操作方便，具有履帶行走功能，特別適合大中口徑、長距離管道穿越施工。

　　A．該類鉆機配備了美國“DCI”公司生產的無線控向系統，設備精度高、抗干擾能力強是安全施工的***大保障。

　　B．激光地形測量?jī)x

　　Terrain Mapping地形測繪系統是采用激光束通過棱鏡反射讀取

　　高度和距離值的一種高精度測量設備，其收集到的控制點數據可輸入到Atlas Bore Planner鉆進規劃軟件中作出鉆進路徑規劃，得出***佳路徑。其設計參數包括：鉆桿的直徑和長度，***優的鉆進線路深度角度值，規劃的路徑可用俯視圖和剖面圖兩種模式直觀顯示，并在圖紙上同時列出每根鉆桿的深度、斜度和起始位置。

　　C．泥漿系統

　　與該鉆機配套的為一套SA600泥漿泵送系統，具有攪拌迅速、排量大、利用率高等特點，可以為大口徑管道穿越施工提供足夠的泥漿，確保施工順利進行。

　　3.3進度計劃

　　施工周期為29天。

　　計劃實施的保證措施：

　　a.該工程的施工區域較長，又是在公路兩側施工，需做好足夠的安全施工措施。

　　b.根據工程量及地質情況，配備足夠數量施工機械、人力，以保證工期按計劃完成。

　　c.進場后調試好機械，備足備件，對施工設備***維護和保養，降低現場設備故障率。

　　d.項目經理每天編制施工計劃，以控制每日進度，協調好關系。

　　e.合理、科學地組織各段的施工順序，求***率。

　　f.組織強有力的領導班子，及時解決現場發生的問題，檢查每道工序施工質量。

　　g.應用IS09002質量管理體系、壓力管道安裝保證體系控制施工質量，***大限度提高一次合格率。

　　h.設備和材料的運輸均提前查明路線，保證配合工程進度的需要。

　　i.及時收聽天氣預報，提前做好異常天氣的施工措施，隨時調整施工部署，盡量減少天氣對施工進度帶來的影響。

　　j.管線施工時，在施工區域兩側用警示牌等設施將施工區隔離，保證施工不受干擾，順利實施。

　　3.4測量定位放線、管線探測及場地準備

　　3.4.1測量定位放線

　　根據施工圖要求的管道軸線，放出鉆機安裝位置線、管道兩端的具體軸線位置及標高；在地面上放出軸線及標高，設計詳細的導向數據。

　　a.根據施工圖要求的入土點、出土點坐標放出鉆機安裝位置線、入土點、出土點的具體位置及標高；在入土點、出土點間軸線上每隔10m放出樁位及標高。

　　b.放線入土點、出土點位置左右偏差不超過2cm，沿管線軸方向誤差不超過4cm，并做出明顯標記。從出土點到回拖管線路必須保持直線。

　　c.測量放線過程中做好各項記錄，包括控制樁測量（復測）記錄，轉角處理方式記錄、放線加樁記錄。

　　3.4.2管線復測

　　進場后根據定位放線現場成果，主要采用現場管線調查對地下金屬和非金屬管道進行復測，把管線種類、埋深、管材標示在現場和圖紙上。根據現場管線資料調整管道軌跡，確定定向鉆穿越剖面圖，確保提前避開地下障礙物及管線。

　　3.4.3預防對現有地下管線破損的成品保護措施

　　為保護地下管線在施工中的安全，避免被破壞，管線單位和施工單位應積極溝通，互相協調配合，采取積極、有效的措施保護地下管線，主要應做好以下幾方面的工作：

　　1、施工準備階段采取的措施

　?。?）開工前建設單位組織相關管線單位和施工單位、監理單位參加管線綜合調度交底會。管線責任單位將管線的性質、走向、埋深、管徑以及管線的變化情況盡量向施工單位交底清楚；并對施工現場派出監護人員。施工單位項目部技術負責人在制定施工組織設計方案時，要從現狀管線保護角度考慮方案的可操作性和安全性，從方案上保證管線安全。

　?。?）施工單位取得各種地下管線資料后，對照現場與圖紙資料互相校核驗證。

　?。?）采用管線探測儀探測：在對地下管線的勘測中，采用科學的手段用現代測繪技術、儀器，即可有效的探測各類地下管線的準確位置和埋設深度等數據，以獲得地下管線的準確信息。

　?。?）與各***管線單位監護人員進行交流，請他們介紹一下管線的分布情況，施工中應該注意的事項，對工程的安全、進度十分有利。

　　（5）根據經驗，仔細觀察，合理判斷分支管線的埋設位置和種類。

　　***觀察部位：大路口處四周集中穿路管線，沿線單位處支管接入情況，一般從檢查井蓋位置可以看出管線的大致走向。

　?。?）繪制管線分布圖。對調查出的各種地下管線疊加繪制在同一張平面分布圖上，注明每種管線的埋設方式，張貼在辦公室顯要位置，組織施工管理人員交底學習，隨時提醒相關人員注意管線安全。

　?。?）現場做好警示標志。對已查明的地下管線，在施工現場應做好醒目的警示標志，方法是沿管道走向插小紅旗，旗桿上設置方向標和標志牌，標志牌上注明管道名稱、管徑、根數、埋深等信息，小紅旗之間灑白色石灰連成線，提示施工人員和機械操作人員注意保護地下管線安全。對于埋設較淺，受到重壓會有危險的管線，還應采用設置警戒線的方式禁止一切重型機械通過。

　　2、施工過程中采取的措施

　　1、機械開挖基坑時，應有專人指揮，穿越打?qū)蜃鳂I(yè)時，應有專人導向人員和指揮人員，在地下管線位置和安全距離外灑白色石灰線，導向軸線、深度應在管線軸線水平安全距離和深度距離以外，避免因管道周?chē)馏w受到擠壓而損壞管道。管道暴露后應采取臨時保護和加固措施，隨時檢查是否存在安全隱患。

　　3.4.4場地準備

　　根據現場測量放線及管線復測結果確定的***終施工圖對出入土點進行按有關文明施工要求圍護，清理平整場地，搭建施工設施，落實現場水源、電源。鉆機場地進行硬化，泥漿坑開挖。
